MSXZ(f）2500kVA/500kV變頻串聯諧振
|
產品別稱： |
變頻串聯諧振試驗成套裝置,變頻串聯諧振,變頻串聯諧振耐壓試驗裝置,變頻串聯諧振試驗裝置 |
|
參考標準: |
DLT 596-2021 電力設備預防性試驗規程 |
|
產品特點： |
1620kVA/540kV變頻串聯諧振選型找武漢市木森電氣有限公司,該裝置主要針對35kV、110kV電纜、110kV及220kV主變、GIS、斷路器的交流耐壓試驗，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成 |
產品簡介產品參數產品圖集產品證書售后保障
全國服務熱線
400-002-7608
產品簡介
MSXZ(f)-2500kVA/500kV變頻串聯諧振：該裝置主要針對110kV、220kV電纜，220kV及以下電壓等級GIS、開關等變電站設備的交流耐壓試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。

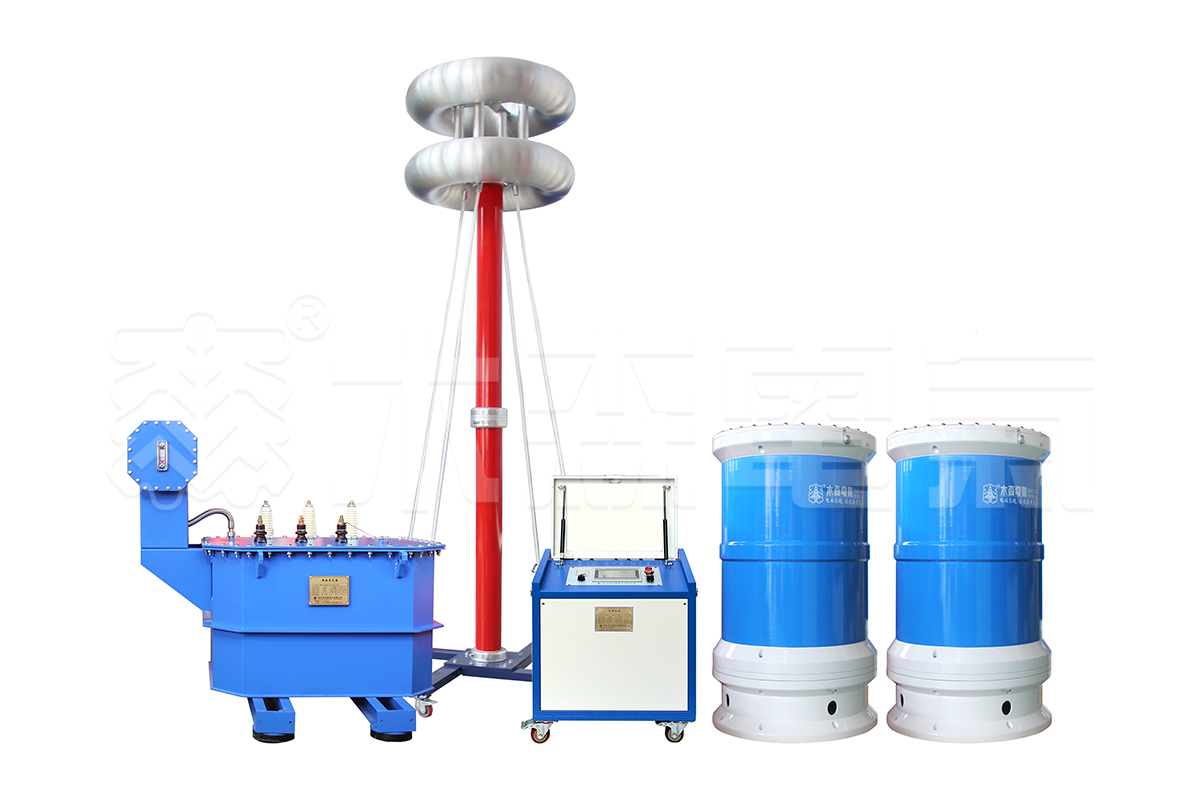

該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器組成。
被試品對象及試驗要求
1、220kV/630mm²電纜1.5km的交流耐壓試驗，電容量≤0.21uF，試驗頻率20~300Hz，試驗電壓216kV，試驗時間60min。
2、220kV及以下電壓等級GIS，開關等變電站設備的交流耐壓試驗，試驗頻率30~300Hz，試驗電壓不超過495kV，試驗時間1min。
3、110kV/400mm²電纜2.3km的交流耐壓試驗，電容量≤0.3588uF，試驗頻率20~300Hz，試驗電壓128kV，試驗時間60min。
該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器組成。
被試品對象及試驗要求
1、220kV/630mm²電纜1.5km的交流耐壓試驗，電容量≤0.21uF，試驗頻率20~300Hz，試驗電壓216kV，試驗時間60min。
2、220kV及以下電壓等級GIS，開關等變電站設備的交流耐壓試驗，試驗頻率30~300Hz，試驗電壓不超過495kV，試驗時間1min。
3、110kV/400mm²電纜2.3km的交流耐壓試驗，電容量≤0.3588uF，試驗頻率20~300Hz，試驗電壓128kV，試驗時間60min。
我公司調頻串聯諧振試驗裝置主要功能及其技術特點：
1、調頻串聯諧振試驗裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能。
2、設備重量和體積為普通試驗裝置的1/10-1/30。試驗所需的電源功率只有試驗容量的1/Q。
3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式.
4、存儲和打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定。
6、DSP平臺技術，根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、改善輸出電壓的波形。
8、防止大的短路電流燒傷故障點。
9、不會出現任何恢復過電壓。
1、調頻串聯諧振試驗裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能。
2、設備重量和體積為普通試驗裝置的1/10-1/30。試驗所需的電源功率只有試驗容量的1/Q。
3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式.
4、存儲和打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定。
6、DSP平臺技術，根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、改善輸出電壓的波形。
8、防止大的短路電流燒傷故障點。
9、不會出現任何恢復過電壓。
注：1.串聯諧振產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多木森產品信息請進入 產品中心，服務熱線：400-002-7608。
產品參數
1．額定電壓：
2．輸出電壓波形畸變率：<1.0％
3.允許連續工作時間：額定條件下一次性工作60分鐘；
4．裝置自身品質因數：Q>50
5. GIS，開關等試驗滿負荷時品質因數：Q>20（與負載相關）
6．輸入電源：三相380V
7．頻率調節范圍：30Hz～300Hz
8．系統測量精度：1.5％
9．裝置具有過壓、過流、零位啟動等保護功能
設備主要配置及技術參數說明：
1.激勵變壓器 MSB-75kVA/3/6/25kV/0.4kV 1臺
a)額定容量：75kVA；
b)輸入電壓：0-400V，單相；
c)輸出電壓：3/6/25kV
d)結 構：油式；
e)重 量：約 480kg；
2.變頻電源MSXB-F -75kW/380V 1臺
f)額定輸出容量：75kW
g)工作電源： 380±10%V（三相），工頻
h)輸出電壓：0 – 400V，單相，
i)額定輸入電流：114A
j)額定輸出電流：187.5A
k)電壓分辨率： 0.01kV
l)電壓測量精度：1.5%
m)頻率調節范圍：30 – 300Hz
n)頻率調節分辨率：≤0.1Hz
o)頻率穩定度：0.1%
p)運 行 時 間：額定容量下連續60min
q)額定容量下連續運行60min元器件最高溫度≤65K;
r)噪 聲 水 平：≤50dB
n）重 量：約85kg；
3.高壓電抗器MSDK-1250kVA/250kV 2節
a)額定容量：1250kVA;
b)額定電壓：250kV；
c)額定電流：5A；
d)電 感 量：200H/單節；
e)品質因素：Q≥30 (f=45Hz)；
f)結 構：油式；
g)重 量：約1.5T；
4.電容分壓器FRC-500kV/1000pF 1套
a)額定電壓：500kV；
b)高壓電容量：1000pF
c)介質損耗：tgσ≤0.5%；
d)分 壓 比：6000：1
e)測量精度：有效值1.5級;
5.測試線 1套
| 輸出電壓 | 用途 | 工作頻率 | 試驗電壓 | 試驗時間 |
| 250kV |
110kV電纜 | 30～300Hz | ≤128kV | 60min |
| 220kV電纜 | 30～300Hz | ≤216kV | 60min | |
| 500kV | 220kV及以下電壓等級GIS，開關等變電站設備 | 30～300Hz | ≤495kV | 1min |
3.允許連續工作時間：額定條件下一次性工作60分鐘；
4．裝置自身品質因數：Q>50
5. GIS，開關等試驗滿負荷時品質因數：Q>20（與負載相關）
6．輸入電源：三相380V
7．頻率調節范圍：30Hz～300Hz
8．系統測量精度：1.5％
9．裝置具有過壓、過流、零位啟動等保護功能
設備主要配置及技術參數說明：
1.激勵變壓器 MSB-75kVA/3/6/25kV/0.4kV 1臺
a)額定容量：75kVA；
b)輸入電壓：0-400V，單相；
c)輸出電壓：3/6/25kV
d)結 構：油式；
e)重 量：約 480kg；
2.變頻電源MSXB-F -75kW/380V 1臺
f)額定輸出容量：75kW
g)工作電源： 380±10%V（三相），工頻
h)輸出電壓：0 – 400V，單相，
i)額定輸入電流：114A
j)額定輸出電流：187.5A
k)電壓分辨率： 0.01kV
l)電壓測量精度：1.5%
m)頻率調節范圍：30 – 300Hz
n)頻率調節分辨率：≤0.1Hz
o)頻率穩定度：0.1%
p)運 行 時 間：額定容量下連續60min
q)額定容量下連續運行60min元器件最高溫度≤65K;
r)噪 聲 水 平：≤50dB
n）重 量：約85kg；
3.高壓電抗器MSDK-1250kVA/250kV 2節
a)額定容量：1250kVA;
b)額定電壓：250kV；
c)額定電流：5A；
d)電 感 量：200H/單節；
e)品質因素：Q≥30 (f=45Hz)；
f)結 構：油式；
g)重 量：約1.5T；
4.電容分壓器FRC-500kV/1000pF 1套
a)額定電壓：500kV；
b)高壓電容量：1000pF
c)介質損耗：tgσ≤0.5%；
d)分 壓 比：6000：1
e)測量精度：有效值1.5級;
5.測試線 1套
產品圖集
 |
 |
諧振.jpg) |
諧振-展示/串聯諧振-整體調試540-270.jpg) |
諧振-展示/串聯諧振-整體調試1000-500.jpg) |
諧振-展示/串聯諧振-整體調試1620-540.jpg) |
諧振-展示/諧振電抗器.jpg) |
諧振-展示/電抗器展示2.jpg) |
諧振-展示/電抗器展示7.jpg) |
諧振-展示/勵磁變壓器4.jpg) |
諧振-展示/勵磁變壓器5.jpg) |
諧振-展示/勵磁變壓器6.jpg) |
諧振-展示/變頻電源3.jpg) |
諧振-展示/諧振展示.jpg) |
諧振-展示/串聯諧振打包-6.jpg) |
產品視頻
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
算機軟件登記證書串聯諧振.jpg) |
諧振用高壓電抗器.jpg) |
量管理.jpg) |
|
串聯諧振計算機著作權 |
串聯諧振產品專利 |
ISO質量管理體系認證證書 |
注：1.變頻串聯諧振常規配置選型產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多木森產品信息請進入 產品中心，服務熱線：400-002-7608。
售后保障
1、我們對所銷售的變頻串聯諧振三月包換。
2、我們售出的變頻串聯諧振三年免費維護、長期提供備品備件。
3、變頻串聯諧振的軟件免費升級。
4、我們保證在15分鐘內進行電話指導，助您自行排除設備的簡單故障。
5、根據客戶要求和實際情況可以送貨上門和上門維修，如有其他要求可來電協商、咨詢。
6、修理期間，木森電氣可免費提供同類產品免費供客戶使用，直到變頻串聯諧振修好。
7、木森電氣所提供的變頻串聯諧振專機專號，終生維修。
