產品簡介
介損絕緣試驗可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等，在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。
MS-101G高壓介損測試儀采用變頻電源技術，利用單片機和電子技術進行自動頻率變換、模/數轉換和數據運算，達到抗干擾能力強、測試速度快、精度高、操作簡便的功能。
變頻電源采用大功率開關電源，輸出單頻45Hz~65Hz及雙頻47.5Hz52.5Hz、45.0Hz55.0Hz、57.5Hz62.5Hz、55.0Hz65.0Hz純正弦波，自動加壓，可提供最高12kV的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。
MS-101G高壓介損測試儀性能特點：
1、具備CVT的自激法測試，一次接線，同時測量C1、C2的電容和tgδ。
2、具有反接線低壓屏蔽、高壓屏蔽功能，在CVT母線接地情況下，對C11可進行不拆線10kV反接線介損測量。
3、具有外施電壓和外加CN的測量功能。
4、具有CVT變比測量功能，滿足35～500kV等級CVT裝置的變比測量。
5、具有多通道同時測量功能，是可以同時測試四個被試品的介質損耗值。
6、具有絕緣電阻測試功能，可進行極化指數、吸收比以及絕緣電阻的測試。
7、具有LCR自動測量功能，可以對電感、電容、電阻進行測量
8、采用變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。
9、過流保護功能，在試品短路或擊穿時儀器不受損壞。
10、內附標準電容和高壓電源，便于現場測試，減少現場接線。
11、儀器采用超大屏幕液晶顯示，操作簡單，測試過程通過漢字菜單提示操作。
12、儀器里功能界面下有對應的接線圖，極大方便操作者接線。
MS-101G高壓介損測試儀采用變頻電源技術，利用單片機和電子技術進行自動頻率變換、模/數轉換和數據運算，達到抗干擾能力強、測試速度快、精度高、操作簡便的功能。
變頻電源采用大功率開關電源，輸出單頻45Hz~65Hz及雙頻47.5Hz52.5Hz、45.0Hz55.0Hz、57.5Hz62.5Hz、55.0Hz65.0Hz純正弦波，自動加壓，可提供最高12kV的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。
MS-101G高壓介損測試儀性能特點：
1、具備CVT的自激法測試，一次接線，同時測量C1、C2的電容和tgδ。
2、具有反接線低壓屏蔽、高壓屏蔽功能，在CVT母線接地情況下，對C11可進行不拆線10kV反接線介損測量。
3、具有外施電壓和外加CN的測量功能。
4、具有CVT變比測量功能，滿足35～500kV等級CVT裝置的變比測量。
5、具有多通道同時測量功能，是可以同時測試四個被試品的介質損耗值。
6、具有絕緣電阻測試功能，可進行極化指數、吸收比以及絕緣電阻的測試。
7、具有LCR自動測量功能，可以對電感、電容、電阻進行測量
8、采用變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。
9、過流保護功能，在試品短路或擊穿時儀器不受損壞。
10、內附標準電容和高壓電源，便于現場測試，減少現場接線。
11、儀器采用超大屏幕液晶顯示，操作簡單，測試過程通過漢字菜單提示操作。
12、儀器里功能界面下有對應的接線圖，極大方便操作者接線。
產品參數
| 產品 | MS-101D | MS-101G |
| 顯示屏（顯示 區域） | 70*40 | 120*90 |
| 中英文顯示 | 無 | 有 |
| 準確度 | Cx：±(讀數×1%+1pF) tgδ:±(讀數×1%+0.00040) | △tgδ:±(讀數*1.0%+0.040%) △C x :±(讀數*1.0%+1.00PF) |
| 抗干擾指標 | 變頻抗干擾,在 200%干擾下仍能達到上述準確 | 變頻法 |
| 接地保護 | 無 | 有 |
| 380V接入保護 | 有 | 無 |
| 電容量范圍 | 內施高壓: 3pF～60000pF/10kV 60pF～1μF/0.5kV 外施高壓: 3pF～1.5μF/10kV 60pF～30μF/0.5kV 分辨率: 最高 0.001pF,4位有效數字 |
內高壓：10kV Cx=(Cx1+Cx2+Cx3+Cx4)＜ 60 nF 5kV Cx=(Cx1+Cx2+Cx3+Cx4)＜150 nF 1kV Cx=(Cx1+Cx2+Cx3+Cx4)＜300 nF CVT 測試 Cx=＜300 nF Cx: 0.001p |
| CVT 變比測量 | 變比測量范圍：10~99999 變比測量精度：±讀數 x1% 相位測量范圍：0~359.999° 相位測量精度：±0.002° |
變比測量范圍：10~10000 變比測量精度：1% 相位測量范圍：0~359.999° 相位測量精度：±0.002° |
| tgδ范圍 | 不限，分辨率 0.001% | 不限，分辨率 0.001% |
| 四通道測量 | 只有一個通道 | 四個通道（可同時測量四個被試品） |
| LCR測量 | 無 | 有 |
| 正反同測 | 無 | 有 |
| 絕緣電阻測量 | 無 | 有 |
| 儀器內設接線圖 | 無 | 有 |
| 內施高壓 | 設定電壓范圍：0.5～10kV（每隔 0.5kV) 最大輸出電流：200mA 升降壓方式：連續平滑調節 電壓精度:±(1.5%×讀數+10V） |
設定電壓范圍：0.5～10kV（每隔 0.1kV) 最大輸出電流：200mA 升降壓方式：連續平滑調節 電壓精度:2% |
| 外施高壓 | 正接線時最大試驗電流 1A，工頻或變頻 40～70Hz 反接線時最大試驗電流 1A/10kV，工頻或變頻 40～70Hz |
最大試驗電流 0.7A |
| CVT自激發低壓輸出 | 輸出電壓 3～50V,輸出電流 3～30A | 最大輸出電壓 50V,最大輸出電流 40A |
| CVT變比測量 | 35～500kV 等級 CVT 裝置的變比 | 35～500kV 等級 CVT 裝置的變比 |
| 存儲器大小 | 255組 支持232接口數據存儲（軟件支持 | 200 組 支持U盤數據存儲 |
| 測量時間 | 約 40S，與測量方式有關 | 約 23S，與測量方式有關 |
| 輸入電源 | 180V～270VAC,50Hz/60Hz±1%,市電或發電機供電 | 180V～270VAC,50Hz/60Hz±1%,市電或發電機供電 |
| 體積 | 435*315*350 約 25Kg | 395*325*330 約 25Kg |
 |
|||

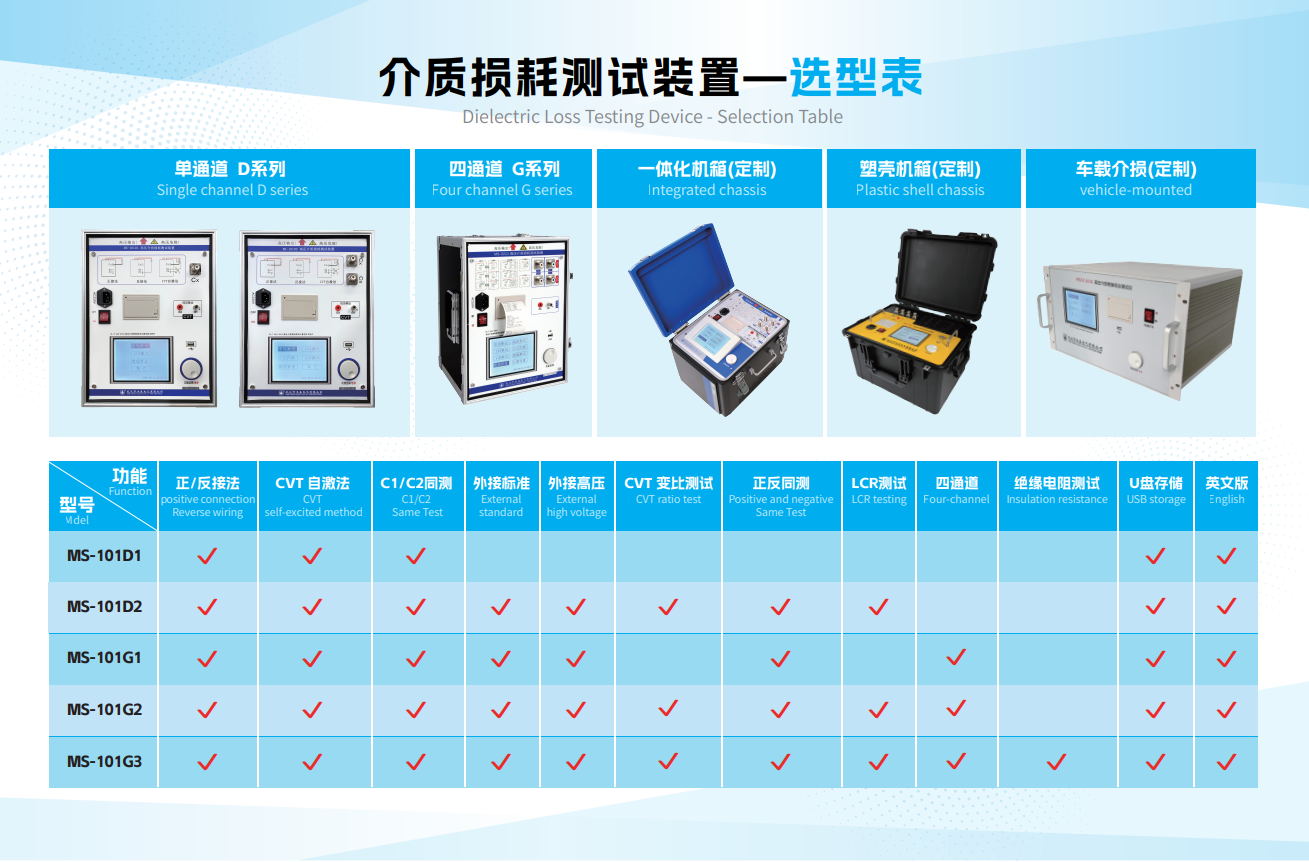

| A 款（CVT） 101G1 |
B 款（CVT 變比/LCR） 101G2 |
C 款（絕緣電阻） 101G3 |
D 款(定制款） 101G4 |
| 四通道/正反同測/中英文 程序任意切換/CVT 功能 |
四通道/正反同測/中英文 程序任意切換/CVT 變比 極性誤差/LCR 功能 |
四通道/正反同測/中英文 程序任意切換/CVT 變比 極性誤差/LCR 功能/絕緣電阻功能 |
可訂制功能，內部電壓最高 可達 12kV、外施高壓等 |
產品圖集

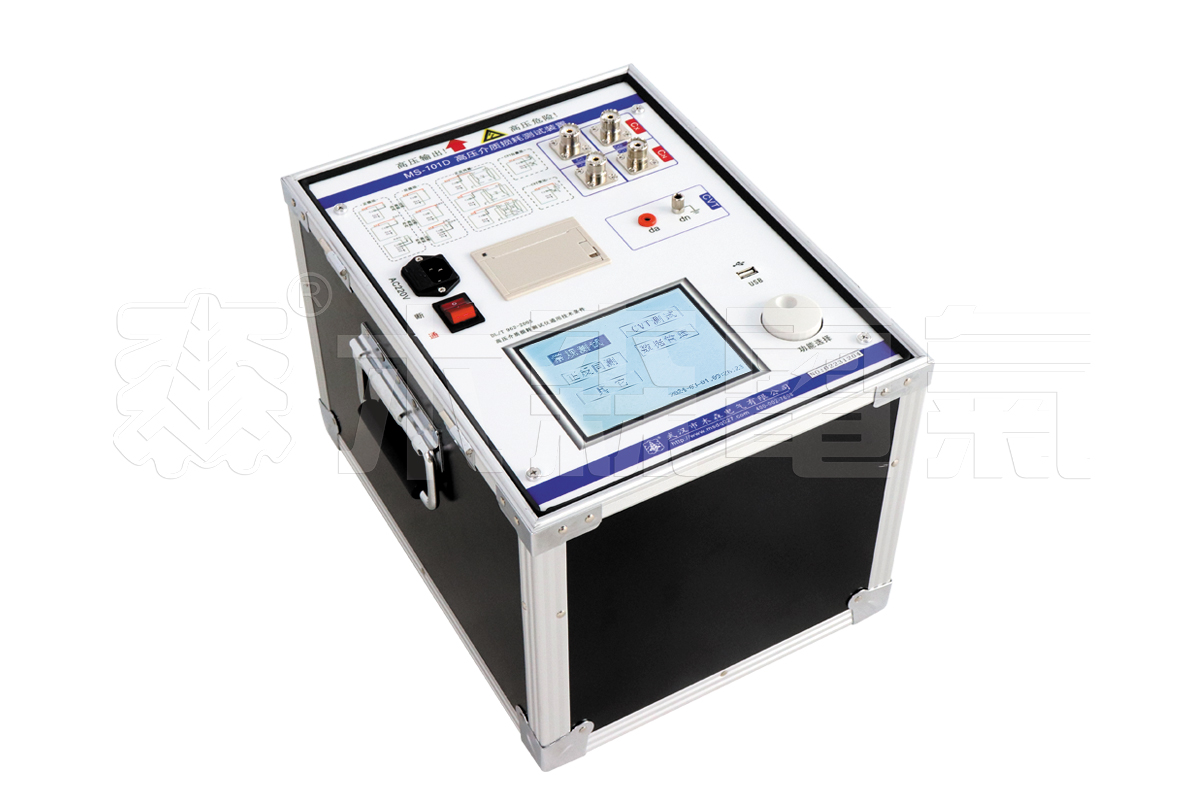

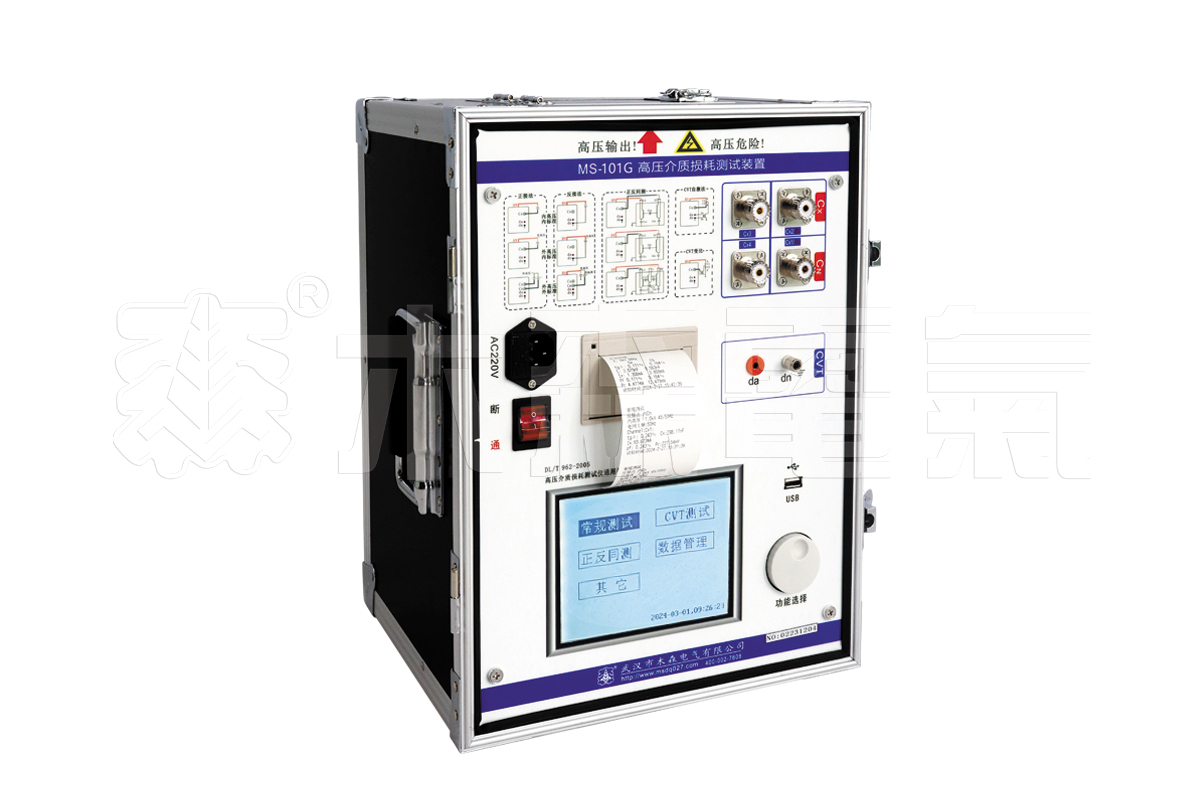

產品圖片
|
|
|
