變頻串聯諧振耐壓試驗裝置
關于產品購買、技術維護等服務，歡迎致電！聯系我們
MSXZ(f）4000kVA/800kV變頻串聯諧振裝置
|
產品別稱： |
串聯變頻諧振,變頻串聯諧振試驗成套裝置,變頻串聯諧振,變頻串聯諧振耐壓試驗裝置,變頻串聯諧振試驗裝置,變頻諧振試驗裝置,變頻諧振試驗裝置報價 |
|
參考標準: |
DLT 596-2021 電力設備預防性試驗規程 |
|
產品特點： |
主要針對110kV,220kV電纜,500KV及以下電壓等級開關,互感器交流耐壓設計制造 |
產品簡介
變頻串聯諧振系列：適用于大容量、高電壓電氣設備的交接和預防性試驗
變頻串聯諧振耐壓試驗裝置以全新的、創新的技術完成各種試驗，減少所需電源容量，同時克服傳統諧振僅能滿足一根電纜3小時的極限工作時間，專利技術設計保證工程現場多根電纜連續耐壓的需求。滿足不同等級電壓試驗，電抗器采用多只分開設計，可根據現場試驗需求任意組合。
MSXZ(f)-4000kVA/800kV變頻串聯諧振耐壓試驗裝置：該裝置主要針對110kV、500KV及以下電壓等級開關、互感器的交流耐壓試驗設計制造。具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。
|
被試品 |
電容量 |
試驗頻率 |
試驗電壓 |
試驗時間 |
|
500KV及以下電壓等級開關、互感器 |
30-300Hz |
740kV |
1min |
|
|
220kV/630mm2電纜1km |
≤0.17uF |
30-300Hz |
216kV |
60min |
|
110kV/630mm2電纜3.5km |
≤0.7uF |
30-300Hz |
128kV |
60min |
我公司變頻串聯諧振耐壓試驗裝置主要功能及其技術特點：
1、變頻串聯諧振耐壓試驗裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能。
2、設備重量和體積為普通試驗裝置的1/10-1/30。試驗所需的電源功率只有試驗容量的1/Q。
3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式.
4、存儲和打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定。
6、DSP平臺技術，根據用戶需要增減功能和升級，人機交換界面更為人性化。
7、改善輸出電壓的波形。
8、防止大的短路電流燒傷故障點。
9、不會出現任何恢復過電壓。
| 序號 | 名稱 | 規格 | 數量 |
| 1 | 激勵變壓器 | MSB-200kVA/5/10/35kV/0.4kV | 1臺 |
| 2 | 變頻電源 | MSXZ-f-200kW/380V | 1臺 |
| 3 | 高壓電抗器 | MSDK-1000kVA/200kV | 4臺 |
| 4 | 電容分壓器 | FRC-800kV/1000pF | 1套 |
| 5 | 內部連接線 | 1套 |
 |
 |
 |
 |
|
變頻電源 |
高壓電抗器 |
激勵變壓器 |
分壓器 |
注：1.變頻串聯諧振耐壓試驗裝置產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多木森產品信息請進入 產品中心，服務熱線：400-002-7608。
產品參數
| 序號 | 名稱 | 規格 | 數量 |
| 1 | 激勵變壓器 | MSB-200kVA/5/10/35kV/0.4kV | 1臺 |
| 2 | 變頻電源 | MSXZ-f-200kW/380V | 1臺 |
| 3 | 高壓電抗器 | MSDK-1000kVA/200kV | 4臺 |
| 4 | 電容分壓器 | FRC-800kV/1000pF | 1套 |
| 5 | 內部連接線 | 1套 |
設備主要配置：
激勵變壓器MSB-6kVA/1.5/3/6kV/0.4kV
|
額定容量 |
6kVA |
|
輸入電壓 |
0～400V，單相 |
|
輸出電壓 |
1.5/3/6kV |
|
結構 |
干式 |
|
重量 |
約58kg |
變頻電源MSXZ-f-6kW/220/380V
|
額定輸出容量 |
6kW |
|
工作電源 |
220/380±10%V（單/三相），工頻 |
|
輸出電壓 |
0～400V單相 |
|
額定輸入電流 |
9.12A |
|
額定輸出電流 |
13A |
|
電壓分辨率 |
0.01kV |
|
電壓測量精度 |
0.5% |
|
頻率調節范圍 |
30～300Hz 分辨率≤0.1Hz 穩定度0.1% |
|
運行時間 |
額定容量下連續5min |
|
噪聲水平 |
≤50dB |
高壓電抗器MSDK-25kVA/25kV
|
額定容量 |
25kVA |
|
額定電壓 |
25kV |
|
額定電流 |
1A |
|
電感量 |
110H/單節 |
|
品質因素 |
Q≥30 (f=45Hz) |
|
結構 |
干式 |
|
重量 |
約45kg |
電容分壓器FRC-80kV/1000pF
|
額定電壓 |
80kV |
|
高壓電容量 |
1000pF |
|
介質損耗 |
tgσ≤0.5% |
|
分壓比 |
1500：1 |
|
測量精度 |
有效值1.5級 |
|
重量 |
約9kg |

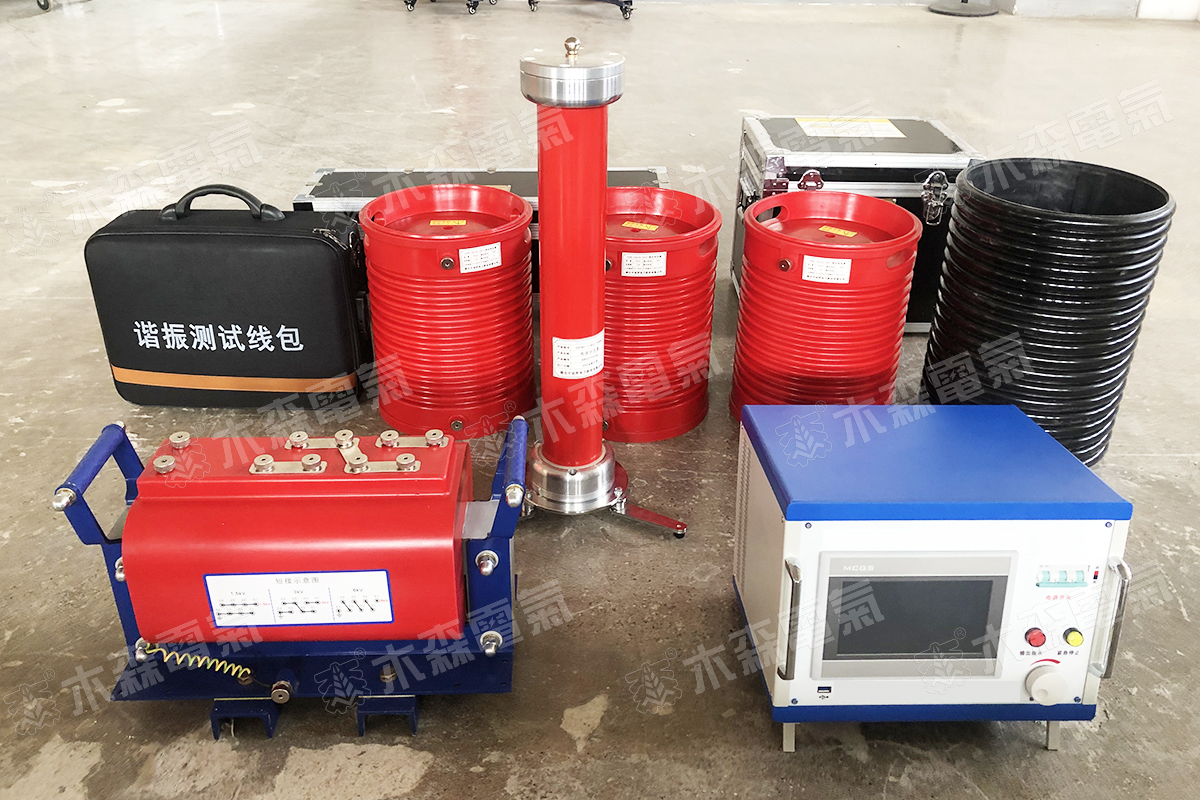

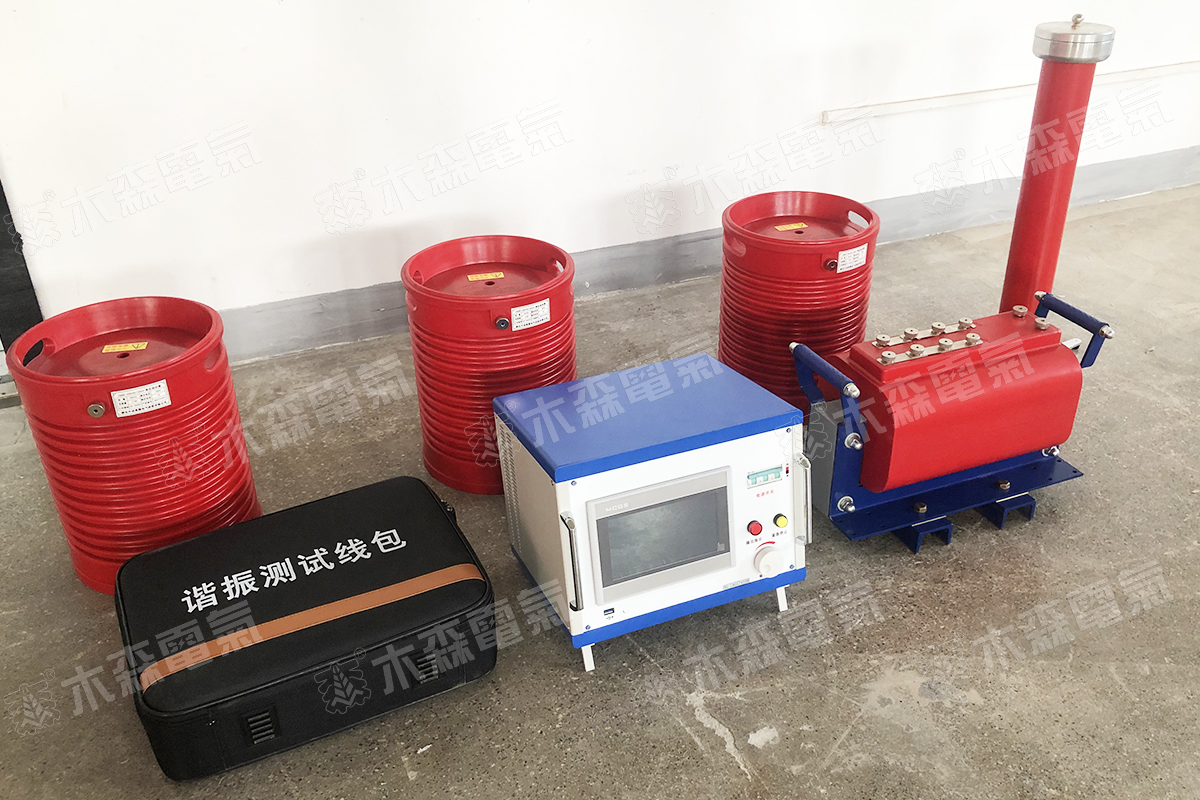

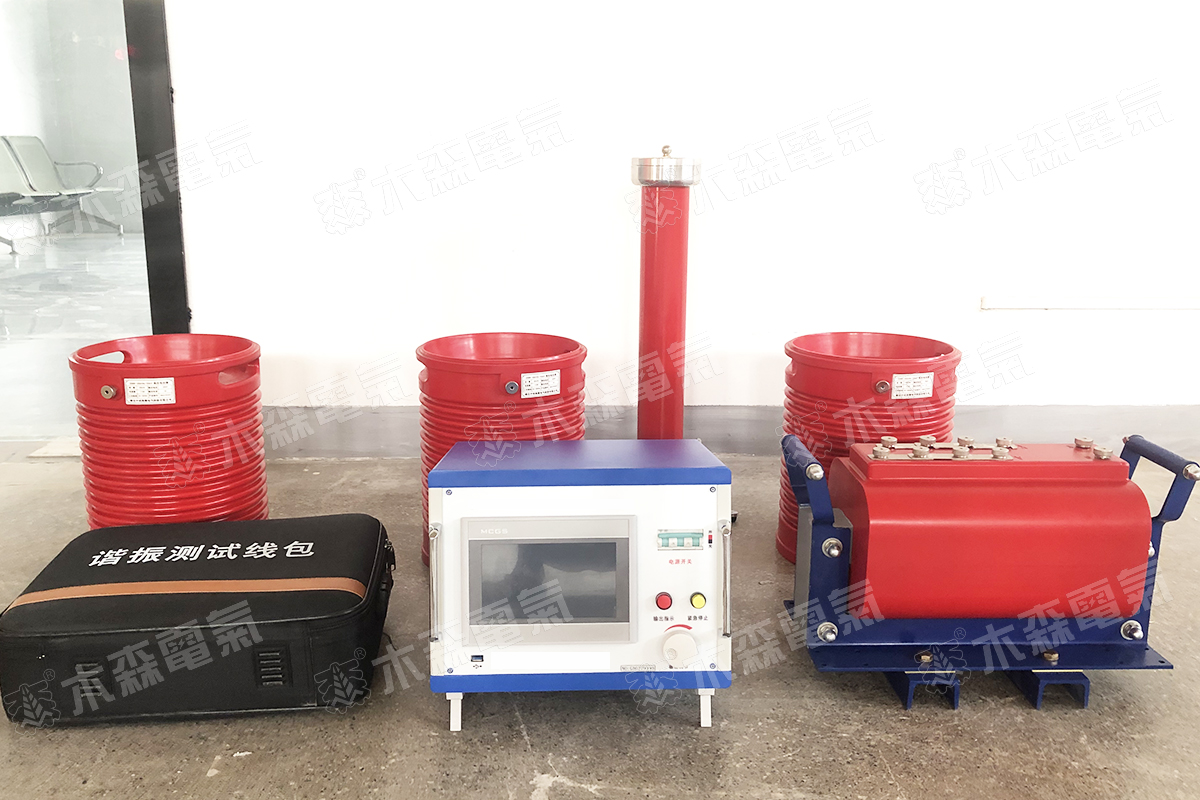

產品圖集
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
產品視頻
產品證書
 |
 |
 |
|
串聯諧振計算機著作權 |
串聯諧振產品專利 |
ISO質量管理體系認證證書 |
注：1.變頻串聯諧振常規配置選型產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多木森產品信息請進入 產品中心，服務熱線：400-002-7608。
售后保障
2、我們售出的設備三年免費維護、長期提供備品備件。
3、保修期內設備軟件免費升級。
4、我們保證在15分鐘內進行電話指導，助您自行排除設備的簡單故障。
5、根據客戶要求和實際情況可以送貨上門和上門維修，如有其他要求可來電協商、咨詢。
6、修理期間，木森電氣可免費提供同類產品免費供客戶使用，直到變頻串聯諧振耐壓試驗裝置修好。
7、木森電氣所提供的設備專機專號，終生維修。
