變壓器感應電壓帶局部放電測量裝置
300KW主變感應電壓局放測量裝置
關于產品購買、技術維護等服務，歡迎致電！聯系我們

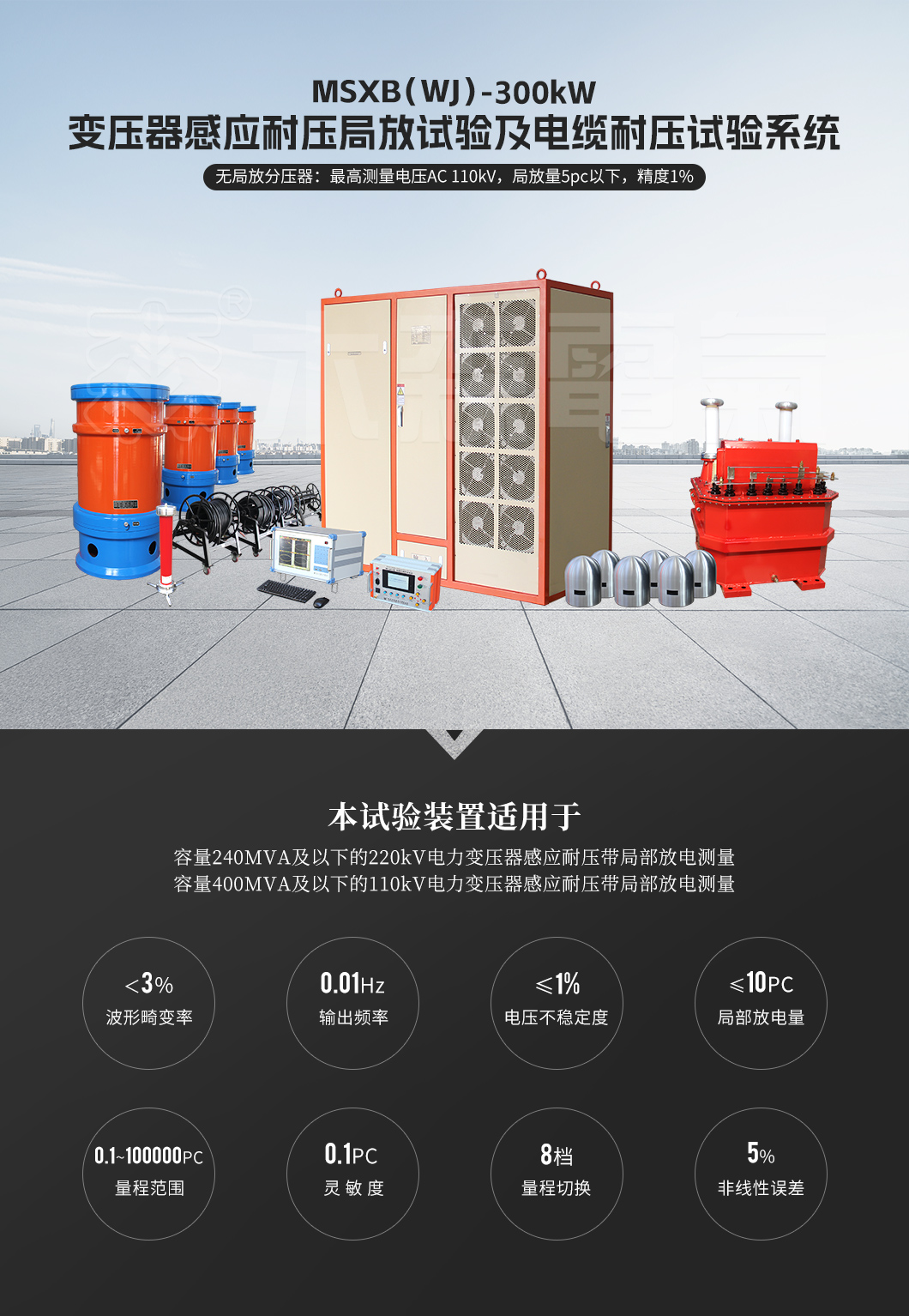

MSXB(WJ)300KW主變感應電壓局放測量裝置
|
產品別稱： |
變壓器感應耐壓帶局放測量裝置,主變感應耐壓試驗帶局部放電測量裝置 |
|
參考標準: |
DL-417-91電力設備局部放電現場測量導則 |
|
產品特點： |
滿足110kV400MVA或220kV/180MVA及以下電壓等級電力變壓器的感應耐壓帶局部放電測量試驗 |
產品說明書 產品證書 產品視頻
產品簡介產品參數產品圖集產品證書售后保障
全國服務熱線
400-002-7608
產品簡介

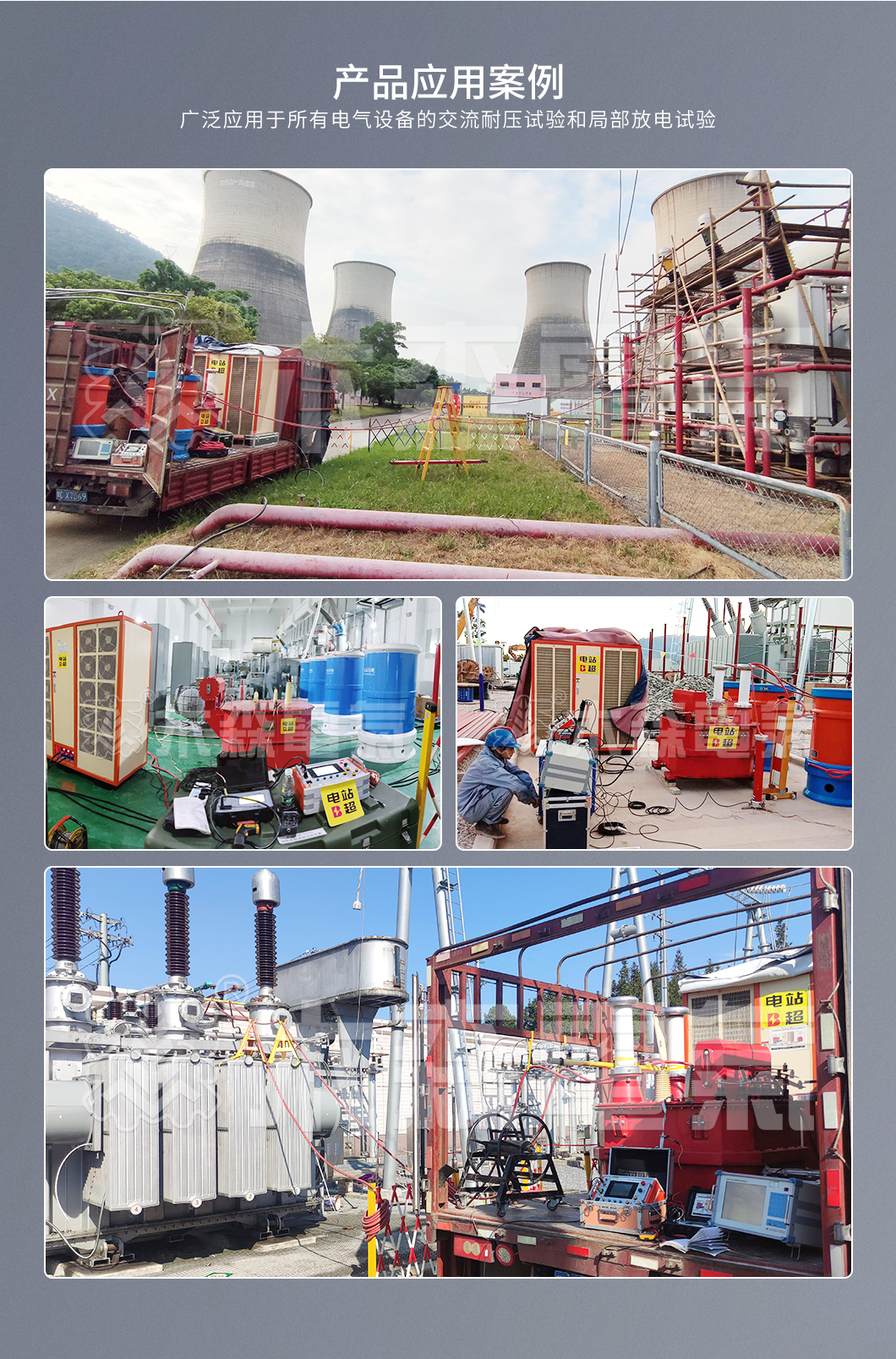

300KW主變感應電壓局放測量裝置適用以下范圍的交流耐壓試驗：滿足220kV變壓器的感應耐壓及局放試驗,容量240MVA、110kV-1000mm²-6km電纜的無局放試驗,220kV-1000mm²-3km電纜的無局放試驗,滿足220kVGIS、開關、局放試驗。
|
試驗范圍 |
電容量 |
試驗電壓 |
|
220kV 變壓器的感應耐壓及局放試驗 |
240MVA |
|
|
220kV/ 1000mm2/3km 電纜的無局放試驗 |
0.54μF |
216kV |
|
110kV /1000mm2/6km 電纜的無局放試驗 |
1.59μF |
128kV |
|
220kVGIS、開關、局放試驗 |
我公司變壓器感應電壓帶局部放電測量裝置主要功能及其技術特點：
1、輸入電壓保護：當輸入電源欠壓、不平衡或缺相，則控制箱內相應的保護電路動作，切斷高壓輸出，并屏顯上提示報警。
2、過電壓保護：可任意整定，當成套裝置的輸出電壓值達到保護整定值時，自動切斷輸出，并在屏幕上提示報警。
3、短路（過流）保護：當變頻柜輸出短路或輸出電流達到保護整定值時，可自動切斷輸出，并在屏幕上提示報警。
4、擊穿閃絡保護：當高壓側發生放電或?qū)Φ亻W絡時，可自動切斷輸出。
5、零位保護：必須零起升壓，否則輸出不會啟動。
6、掉電保護：當輸入電源突然斷電時，系統利用電路中的剩余電量及時關閉輸出信號，確保系統安全關閉。
7、超溫保護：出入口風溫實時顯示在屏幕上，并根據環境溫度的不同由單片機進行數據處理，如變頻柜超溫，將發出報警信息。
8、冷卻風機聯動保護：當風機因故障不能運轉時，變頻電源則不能啟動或自動切斷輸出。同時具備風機電源相序自動識別功能，無需換相。
9、輸出電壓限制功能保護：當設定高壓電壓，在試驗中，當誤操作升高電壓或者有異常情況發生時，確保輸出的電壓不會超過設定的高壓電壓。
10、缺相保護：當輸入電源缺相時，無法正常工作時，屏幕上顯示缺相，同時關閉系統。
11、過載保護：當輸出電流超過整定電流時，控制箱自動關閉變頻電源的輸出，此時有相應的提示
| 序號 | 名稱 | 規格 | 數量 |
| 1 | 激勵變壓器 | MSB(WJ)-300/2×±4/10/35kV/300V；350V | 1臺 |
| 2 | 變頻電源 | MSXZ-F -30kW/220/380V | 1臺 |
| 3 | 無局放電抗器 | MSBK(WJ)-350/35 | 4臺 |
| 4 | 無局放電抗器 | MSDK(WJ)-1495/130 | 4臺 |
| 5 | 無局放電容分壓器兼耦合電容器 | FRC(WJ)-100/500 | 1套 |
| 6 | 無局放電容分壓器 | FRC(WJ)-100/500 | 1套 |
| 7 | 局放綜合分析儀(含定位) | MSJF-9208 | 1套 |
注：1.變壓器感應電壓帶局部放電測量裝置產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多木森產品信息請進入 產品中心，服務熱線：400-002-7608。
2.了解更多木森產品信息請進入 產品中心，服務熱線：400-002-7608。
產品參數
/變頻電源/300KW.jpg) |
/電抗器/350-35.jpg) |
/勵磁變/300kVA勵磁變.jpg) |
/變頻電源/變壓器局放儀.jpg) |
|

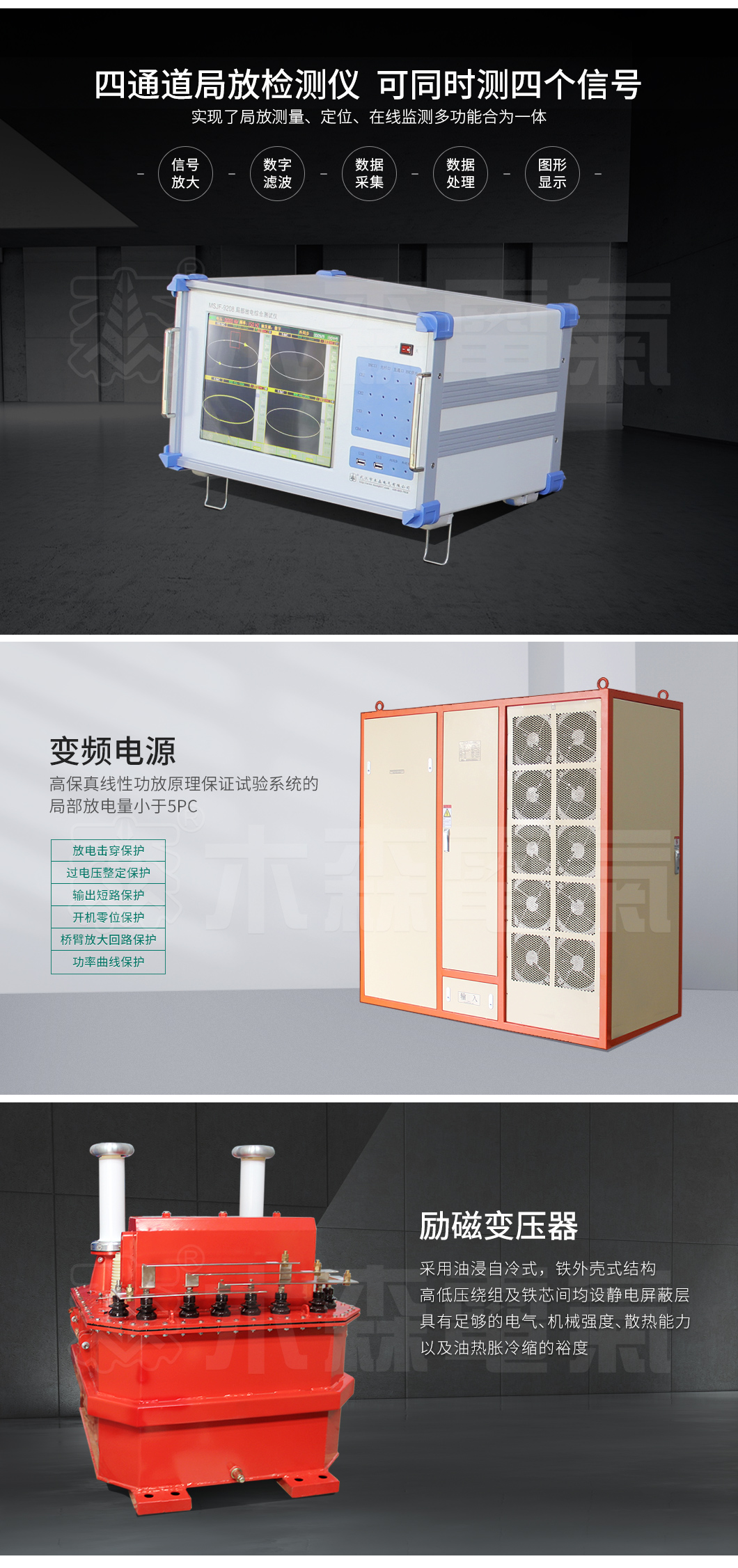

變頻電源 |
高壓電抗器 |
激勵變壓器 |
局放綜合分析儀(含定位) |
|
試驗范圍 |
電容量 |
試驗電壓 |
|
220kV 變壓器的感應耐壓及局放試驗 |
240MVA |
|
|
220kV/ 1000mm2/3km 電纜的無局放試驗 |
0.54μF |
216kV |
|
110kV /1000mm2/6km 電纜的無局放試驗 |
1.59μF |
128kV |
|
220kVGIS、開關、局放試驗 |
| 序號 | 名稱 | 規格 | 數量 |
| 1 | 激勵變壓器 | MSB(WJ)-300/2×±4/10/35kV/300V；350V | 1臺 |
| 2 | 變頻電源 | MSXZ-F -30kW/220/380V | 1臺 |
| 3 | 無局放電抗器 | MSBK(WJ)-350/35 | 4臺 |
| 4 | 無局放電抗器 | MSDK(WJ)-1495/130 | 4臺 |
| 5 | 無局放電容分壓器兼耦合電容器 | FRC(WJ)-100/500 | 1套 |
| 6 | 無局放電容分壓器 | FRC(WJ)-100/500 | 1套 |
| 7 | 局放綜合分析儀(含定位) | MSJF-9208 | 1套 |

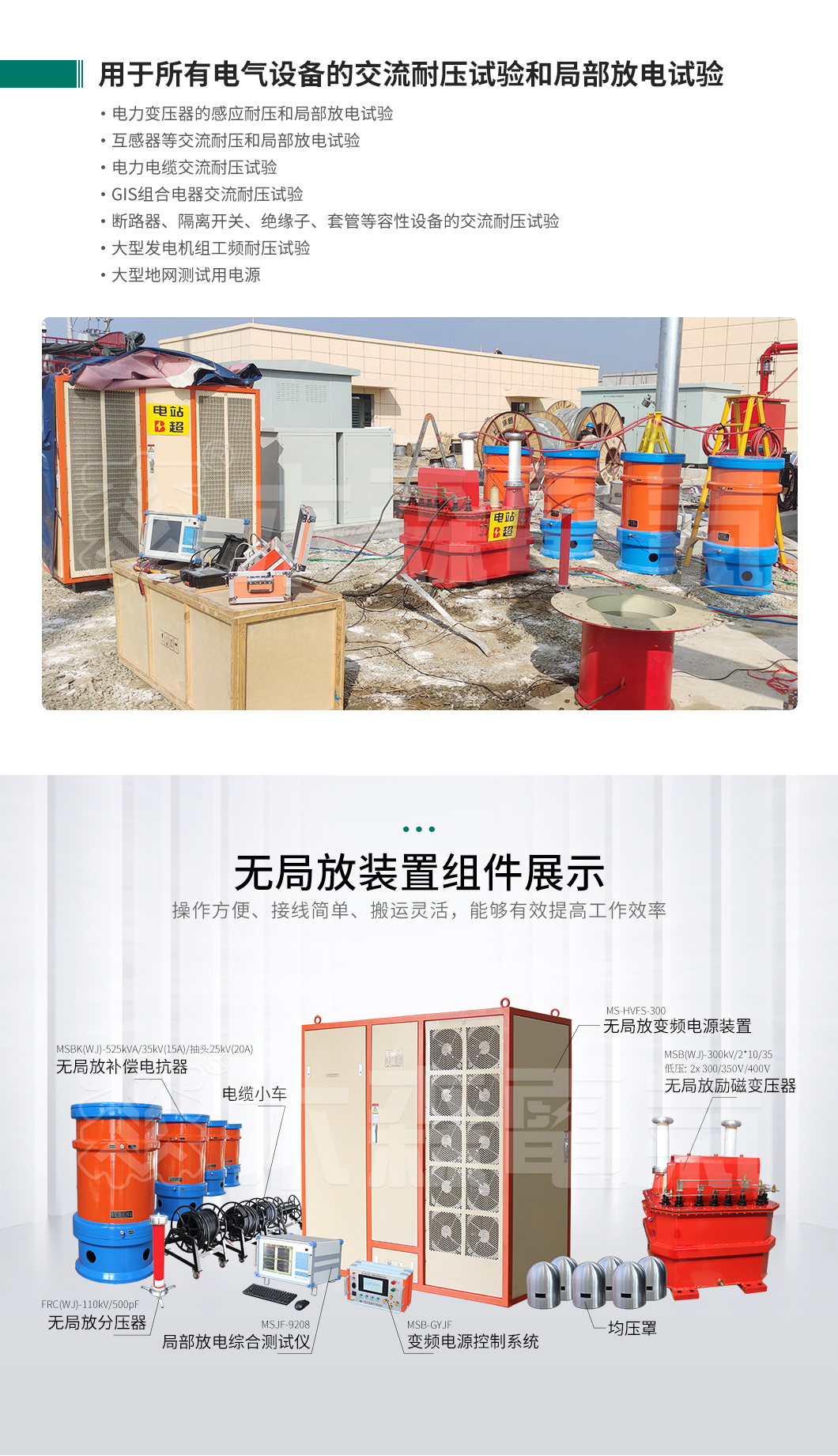

系統基本配置：
| 序號 |
設備名稱 |
型號及規格 |
數量 |
備注 |
| 1 | 無局放變頻電源 | MSXZ-F -30kW/220/380V | 1臺 | 300kW，30~300Hz，≤10pC，輸出：單相 0～350V |
| 2 | 無局放變壓器 | MSB(WJ)-300/2×±4/10/35 | 1臺 | 容量 300kVA，輸出：2×±4/10/35kV，低壓：2×300/350V |
| 3 | 無局放補償 電抗器 |
MSBK(WJ)-350/35 | 4臺 | 電壓：35kV，電流：10A，電感量：5.5H，局放≤10pC |
| 4 | 無局放電容分壓器兼耦合電容器 | FRC(WJ)-100/500 | 1臺 | 電壓：100kV，電容量：500pF |
| 5 | 無局放電抗器 | MSDK(WJ)-1495/130 | 1臺 | 電壓：130kV，電流：11.5A，電感量：52H，局放≤10pC |
| 6 | 無局放電容分壓器 | FRC(WJ)-500/1500 | 1臺 | 電壓：500kV，電容量：1500pF |
| 7 | 測試線 | 1套 |
產品圖集
 |
 |
 |
 |
 |
 |
 |
 |
 |
產品視頻
產品證書
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
諧振.jpg) |
諧振用高壓電抗器.jpg) |
量管理.jpg) |
|
串聯諧振計算機著作權 |
串聯諧振產品專利 |
ISO質量管理體系認證證書 |
注：1.變頻串聯諧振常規配置選型產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
2.了解更多木森產品信息請進入 產品中心，服務熱線：400-002-7608。
售后保障
1、保修期內我們對所銷售的變壓器感應電壓帶局部放電測量裝置三月包換。
2、我們售出的設備三年免費維護、長期提供備品備件。
3、保修期內設備軟件免費升級。
4、我們保證在15分鐘內進行電話指導，助您自行排除設備的簡單故障。
5、根據客戶要求和實際情況可以送貨上門和上門維修，如有其他要求可來電協商、咨詢。
6、修理期間，木森電氣可免費提供同類產品免費供客戶使用，直到設備修好。
7、木森電氣所提供的設備專機專號，終生維修。
