產品簡介
數字式局部放電檢測儀采用一體機設計,操作便捷。該儀器適用于高壓產品的型式試驗、出廠試驗、交接試驗,可完成電機、互感器、電纜、套管、電容器、變壓器、避雷器、開關及其它高壓電器局部放電的定量測試。數字式局部放電檢測儀滿足IEC60270、GB/T7354-2018標準,可完成測量和記錄局部放電(PD)以及交流測試電壓。
產品參數
局放測量系統
| 局放測量通道數量 | 2通道 |
| 輸入阻抗 | 50Ω |
| 模擬濾波器(-6dB) | 滿足IEC60270、GB/T7354-2018標準 |
| 下限頻率fL:10kHz、20kHz、40kHz、60kHz、80kHz可選 | |
| 上限頻率fU:100kHz、200kHz、300kHz、400kHz、500kHz、1MHz可選 | |
| 檢測靈敏度 | <1pC(CA=10nF/CK=1nF) |
| <0.1pC(CA=1nF/CK=1nF) | |
| 測量范圍 | 0.05pC-10000nC |
| 采樣精度 | 14bit |
| 采樣率 | 80MHz |
| 增益調節范圍 | 60dB、40dB、20dB、0dB、-20dB、-40dB自動或手動可調。 |
| 可測試品電容量范圍 | 6pF~250μF |
| 線性度誤差 | <±3% |
| 電壓輸入范圍 | 5~230VAC (RMS) |
| 線性度誤差 | <±3% |
| 頻率范圍 | 10~450Hz |
| 同步方式 | 電源同步或電壓輸入同步自動切換 |
| 同步精度 | <1° |
| 局放輸入 | 2×BNC |
| 電壓輸入 | 1×航空插頭 |
| 通訊接口 | 1×RS232 |
主機參數
| 操作系統 | Linux操作系統 |
| 存儲 | 8G及以上 |
| 電源 | 176~264 VAC,50/60Hz |
| 電源保險 | 250V T 5A |
| 操作溫度 | -10°C~50°C |
| 貯存溫度 | -40°C ~60°C |
| 相對濕度 | 5%~95%,無冷凝 |
| 外觀尺寸 | 355mm×282mm×200mm(寬×深×高) |
| 自身重量 | 11kg |

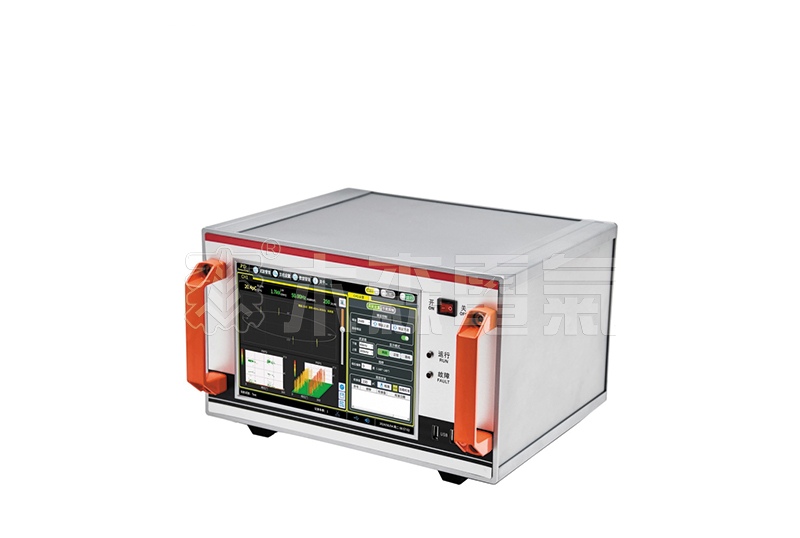

產品圖集
產品證書
![]() |
||
|
營業執照 |
產品專利 |
ISO質量管理體系認證證書 |
注:1.超聲波局部放電測試儀產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知,如有盜用或復印行為,將追究法律責任。
2.了解更多木森產品信息請進入 產品中心,服務熱線:400-002-7608。
售后保障
1、保修期內我們對所銷售的局部放電測試儀三月包換。
2、我們售出的局部放電測試儀三年免費維護、長期提供備品備件。
3、保修期內設備軟件免費升級。
4、我們保證在15分鐘內進行電話指導,助您自行排除設備的簡單故障。
5、根據客戶要求和實際情況可以送貨上門和上門維修,如有其他要求可來電協商、咨詢。
6、修理期間,木森電氣可免費提供同類產品免費供客戶使用,直到設備修好。
7、木森電氣所提供的設備專機專號,終生維修。
注:1.局部放電測試儀產品外觀以實際產品為準,技術參數與型號如有變動,恕不另行通知,如有盜用或復印行為,將追究法律責任。
2.了解更多木森產品信息請進入 產品中心,服務熱線:400-002-7608。
