產品簡介
MSXZ(f)-270kVA/108kV串聯諧振:該裝置主要針對10kV、35kV的交流耐壓試驗設計制造。具有較寬的適用范圍,是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該裝置主要由變頻電源、勵磁變壓器、電抗器、電容分壓器、補償電容器組成。
|
被試品 |
電容量 |
試驗頻率 |
試驗電壓 |
試驗時間 |
|
35kV/300mm2 電纜2km |
≤0.4292uF |
30-300Hz |
52kV |
60min |
|
10kV/300mm2 電纜5km |
≤2.1uF |
30-300Hz |
22kV |
5min |
|
35kV/31500kVA主變 |
≤0.01uF |
45-65Hz |
68kV |
1min |
|
35kV開關 |
45-65Hz |
95kV |
1min |
我公司串聯諧振主要功能及其技術特點:
1、串聯諧振具有過壓、過流、零位啟動、系統失諧(閃絡)等保護功能,過壓過流保護值可以根據用戶需要整定,試品閃絡時閃絡保護動作并能記下閃絡電壓值,以供試驗分析。
2、整個串聯諧振單件重量很輕,便于現場使用。
3、串聯諧振具有三種工作模式,方便用戶根據現場情況靈活選擇,提高試驗速度。工作模式為:全自動模式、手動模式、自動調諧手動升壓模式
4、能存儲和異地打印數據,存入的數據編號是數字,方便的幫助用戶識別和查找。
5、串聯諧振自動掃頻時頻率起點可以在規定范圍內任意設定,掃頻方向可以向上、向下選擇,同時液晶大屏幕顯示掃描曲線,方便使用者直觀了解是否找到諧振點。
6、采用了DSP平臺技術,可以方便的根據用戶需要增減功能和升級,也使得人機交換界面更為人性化。
| 序號 | 名稱 | 規格 | 數量 |
| 1 | 激勵變壓器 |
MSB-15kVA/1.5/3/6kV/0.4kV |
1臺 |
| 2 | 變頻電源 |
MSXB-F-15kW/220/380V |
1臺 |
| 3 | 高壓電抗器 |
MSDK-67.5kVA/27kV |
4臺 |
| 4 | 電容分壓器 |
FRC-110kV/1500pF |
1套 |
| 5 | 補償電容器 |
MSBC-70kV/20000pF |
1套 |
| 6 | 內部連接線 | 1套 |
產品參數
![]() |
![]() |
![]() |
![]() |
![]() |
|
變頻電源 |
高壓電抗器 |
激勵變壓器 |
分壓器 |
補償電容器 |
| 序號 | 名稱 | 規格 | 數量 |
| 1 | 激勵變壓器 |
MSB-15kVA/1.5/3/6kV/0.4kV |
1臺 |
| 2 | 變頻電源 |
MSXB-F-15kW/220/380V |
1臺 |
| 3 | 高壓電抗器 |
MSDK-67.5kVA/27kV |
4臺 |
| 4 | 電容分壓器 |
FRC-110kV/1500pF |
1套 |
| 5 | 補償電容器 |
MSBC-70kV/20000pF |
1套 |
| 6 | 內部連接線 | 1套 |
設備主要配置:
激勵變壓器MSB-15kVA/1.5/3/6kV/0.4kV
|
額定容量 |
15kVA |
|
輸入電壓 |
0~400V,單相 |
|
輸出電壓 |
1.5/3/6kV |
|
結構 |
干式 |
|
重量 |
約95kg |
變頻電源MSXZ-f-15kW/220/380V
|
額定輸出容量 |
15kW |
|
工作電源 |
220/380±10%V(單/三相) 工頻 |
|
輸出電壓 |
0~400V單相 |
|
額定輸入電流 |
37.5A |
|
額定輸出電流 |
37.5A |
|
電壓分辨率 |
0.01kV |
|
電壓測量精度 |
1.5% |
|
頻率調節范圍 |
30~300Hz 分辨率≤0.1Hz 穩定度0.1% |
|
運行時間 |
額定容量下連續60min |
|
噪聲水平 |
≤50dB |
高壓電抗器MSDK-67.5kVA/27kV
|
額定容量 |
67.5kVA |
|
額定電壓 |
27kV |
|
額定電流 |
2.5A |
|
電感量 |
46H/單節 |
|
品質因素 |
Q≥30 (f=45Hz) |
|
結構 |
干式 |
|
重量 |
約90kg |
電容分壓器FRC-110kV/1500pF
|
額定電壓 |
110kV |
|
高壓電容量 |
1500pF |
|
介質損耗 |
tgσ≤0.5% |
|
分壓比 |
1500:1 |
|
測量精度 |
有效值1.5級 |
|
重量 |
約12kg |
補償電容器MSBC-70kV/20000pF
|
額定電壓 |
70kV |
|
高壓電容量 |
20000pF |
|
重量 |
約12kg |

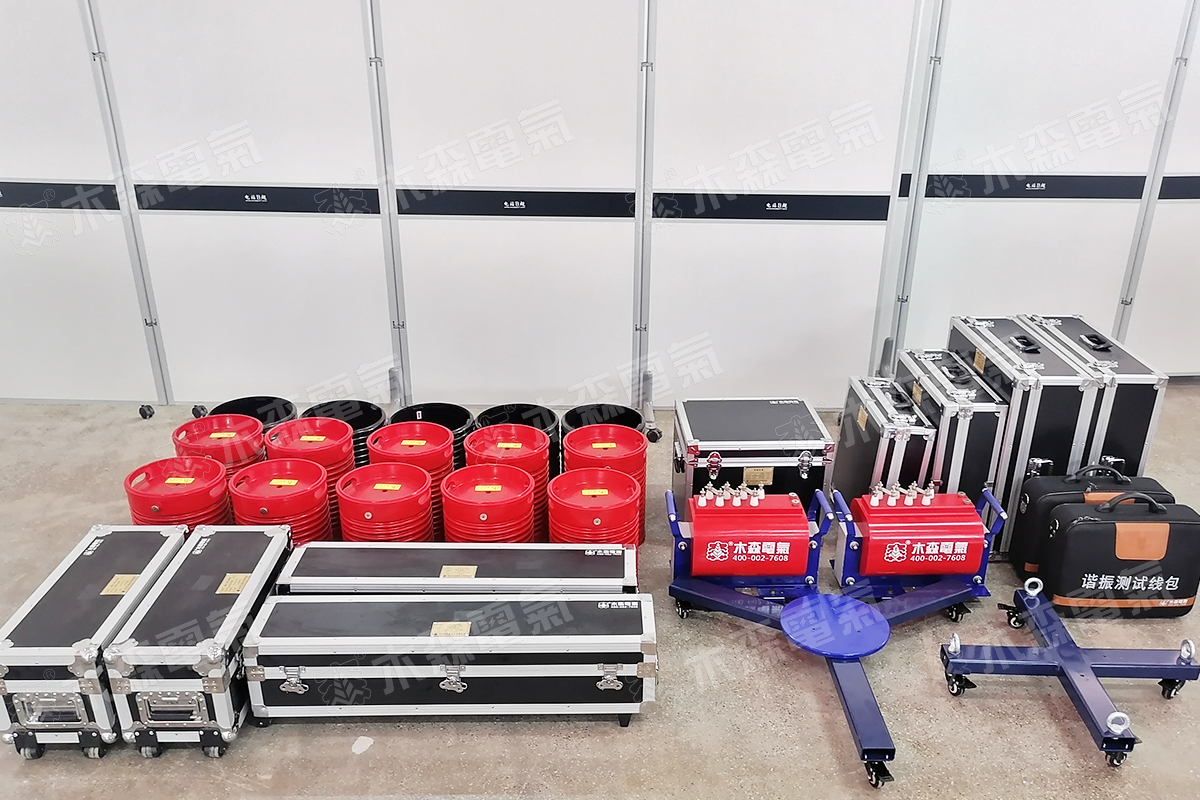

產品圖集
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
產品證書
|
串聯諧振計算機著作權 |
串聯諧振產品專利 |
ISO質量管理體系認證證書 |
售后保障
2、我們售出的串聯諧振三年免費維護、長期提供備品備件。
3、保修期內串聯諧振軟件免費升級。
4、我們保證在15分鐘內進行電話指導,助您自行排除設備的簡單故障。
5、根據客戶要求和實際情況可以送貨上門和上門維修,如有其他要求可來電協商、咨詢。
6、修理期間,木森電氣可免費提供同類產品免費供客戶使用,直到串聯諧振修好。
7、木森電氣所提供的串聯諧振專機專號,終生維修。
