500kV GIS設備交流耐壓及局放試驗如何實施?
為什么500kV GIS設備必須進行交流耐壓及局放試驗?

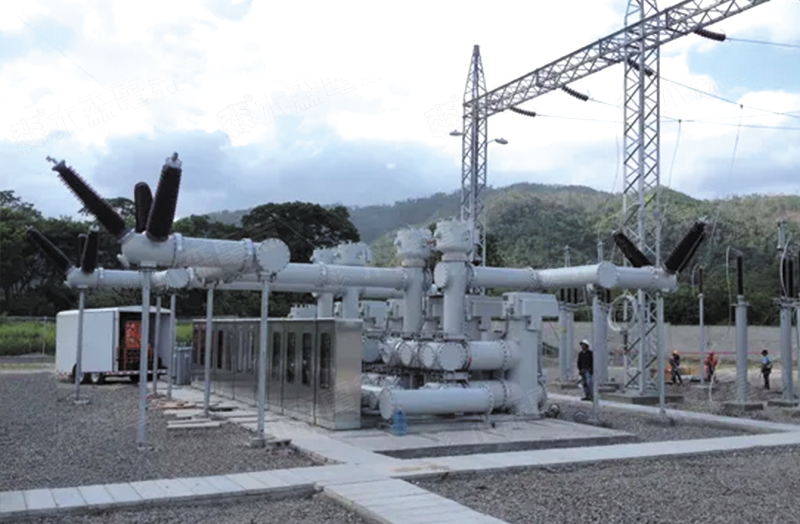

在高壓電力系統中,500kV GIS(氣體絕緣開關設備)是確保電網安全穩定運行的核心設備。設備投運前或出廠前進行交流耐壓及局部放電試驗,是保障其絕緣性能和運行可靠性的重要手段。
交流耐壓試驗可以檢測GIS主絕緣在額定電壓及過電壓下的承受能力,判斷是否存在潛在絕緣缺陷;局部放電試驗則能夠發現盆式絕緣子、導體支撐結構或氣室內部微小缺陷,如氣隙問題或金屬毛刺。通過提前發現這些問題,可以有效防止設備運行中發生絕緣擊穿或局放惡化,從而降低事故風險和維護成本。
500kV GIS設備交流耐壓及局放試驗的目的與技術意義
500kV GIS設備交流耐壓及局放試驗的主要目的是驗證設備絕緣系統的整體可靠性,確保其在實際運行條件下具備安全性能。交流耐壓試驗通過逐步升壓、維持高電壓一段時間,模擬運行和過電壓條件,檢測GIS主絕緣是否存在薄弱點或潛在擊穿風險。局部放電試驗重點監測設備內部微小放電源,包括氣隙、導體支撐件或制造缺陷。微小局放信號雖不直接導致設備擊穿,但長期運行會加速絕緣劣化。通過提前識別并整改這些缺陷,可以顯著提高設備運行可靠性,確保GIS在高電壓環境下長期穩定運行。

500kV GIS交流耐壓及局放試驗的實施流程
500kV GIS設備交流耐壓及局放試驗通常采用 GIS耐壓局部放電測試裝置 作為試驗設備,這類系統能夠提供高電壓輸出,同時降低現場功率消耗,適合大容量GIS測試。實施前,應完成以下準備工作:
-
氣室密封性檢查:確保SF?氣體壓力符合設計標準。
-
接地系統布置:避免試驗過程中出現異常電流。
-
安全防護和監測:安裝必要的電壓、電流監測裝置,并設置過壓、過流保護。
交流耐壓試驗過程中,電壓按照標準逐級升高至目標值,保持規定時間,同時實時監控電流和異常現象。局部放電試驗可同步進行,通過超高頻(UHF)或高頻電流法采集局放信號,分析放電幅值、相位分布及重復性,定位缺陷。該流程確保了測試數據的可靠性與設備絕緣的安全性。
設備選型需要關注的關鍵技術參數
在500kV GIS交流耐壓及局放試驗中,試驗設備選型直接影響測試精度和安全性。主要技術參數包括:-
輸出電壓等級:設備必須滿足目標GIS電壓等級,并具有適當余量。
-
穩定性與精度:電壓和電流輸出必須穩定,確保測試數據真實可靠。
-
保護功能:過壓、過流及緊急停機功能保證測試安全。
-
局部放電檢測能力:高靈敏度、抗干擾能力強、支持多通道同步采集。
-
現場適應性:模塊化設計、靈活布置,適合變電站和生產廠家現場應用。
選擇合適的設備能夠提高測試效率,減少現場施工風險,同時保證測試結果符合國家及行業標準,滿足電力工程單位對安全和質量的高要求。
試驗中常見問題及解決方案
在實際測試過程中,可能出現如下問題:-
環境干擾:高頻噪聲影響局放信號采集。
-
氣體參數波動:SF?氣壓不穩定可能導致測試誤差。
-
傳感器布置不當:影響局部放電定位精度。
-
接地不良:可能產生異常電流或虛假信號。
解決方案包括使用屏蔽電纜、精確校準傳感器、控制現場環境及嚴格執行操作規程。采用集成化串聯諧振系統與高靈敏局放檢測裝置,可實時采集數據、自動生成報告,并通過信號濾波消除干擾,確保試驗數據準確可靠。

如何保障500kV GIS設備交流耐壓及局放試驗的可靠性?
500kV GIS設備交流耐壓及局放試驗是確保絕緣安全、發現潛在缺陷、保障長期穩定運行的關鍵環節。通過標準化流程、精確設備和專業技術人員,工程單位和生產廠家可以有效降低事故風險,提高設備可靠性。
武漢市木森電氣有限公司專注于高壓電力測試設備研發與制造,為GIS變電所、GIS/GIL設備生產廠家及絕緣結構件生產企業提供專業解決方案。對于500kV GIS應用,我們的 MSGTU GIS耐壓局部放電測試裝置 提供了集成化、高精度、高安全性的測試方案,確保交流耐壓及局放試驗高效、可靠,滿足國內電力工程單位對安全和質量的嚴格要求。
-
