220kV180MVA變壓器感應帶局放測量數據分析
-
責任編輯：艾幕森
人氣：
發表時間：2021-10-22 09:59:26
- 220kV180MVA變壓器感應帶局放數據分析，來源與變壓器感應帶局放真實案例，由木森電氣7月13日承接220kV180MVA變壓器感應帶局放測量。試驗地址：國家電網廣東電網公司（惠州）220kV180MVA主變，變壓器感應帶局放測量報告數據均不超過100pC，符合GB50150 和Q/CSG1205019-2018。

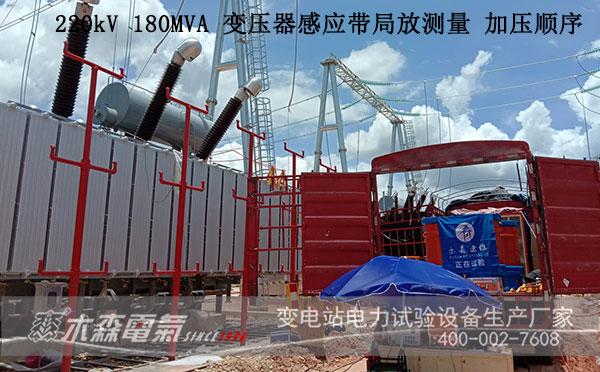

本次220kV變壓器感應帶局放測量項目，屬于廣東惠州白盆珠220kV變電站
變壓器器容量220kV 180MVA，變壓器數量2套，變壓器銘牌如下：
變壓器額定容量：180/180/60MVA，高/中/低壓側參數如下：高壓側220kV容量180 MVA、中壓側115kV容量180 MVA、低壓側10.5kV容量60 MVA）

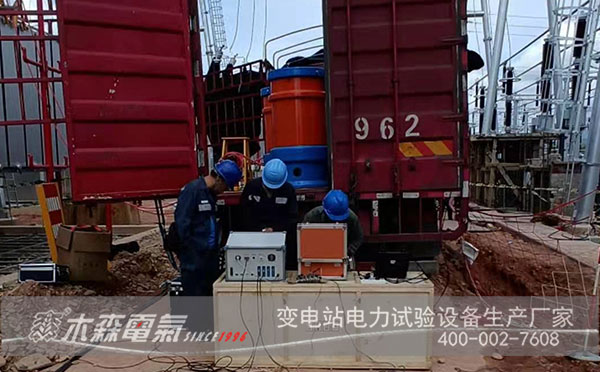

為了不影響白盆珠220kV變電站正常工程施工作業，變壓器感應帶局放測量全部安排在晚上進行，同時又盡可能排除施工作業設備用電時，對變壓器感應帶局放測量的干擾。

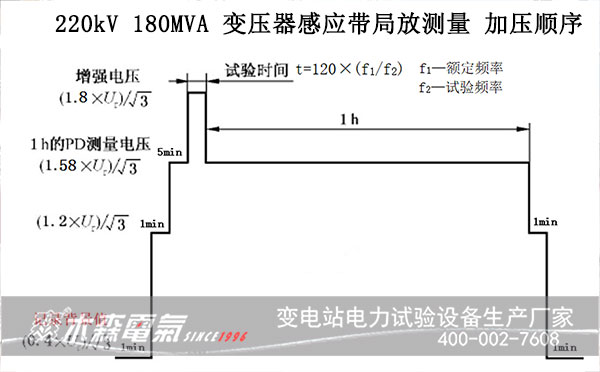

中國南方電網有限公司企業標準，《Q/CSG1205019-2018 電力設備交接試驗規程》變壓器局部放電測量部分要求：局部放電試驗測試電壓為1.5Um/根號3時，66kV及以上電壓繞組不大于100pC。66kV及以下電壓繞組不大于30pC。強迫油循環變壓器應在油泵全部開啟時（除備用油泵）進行局部放電試驗。

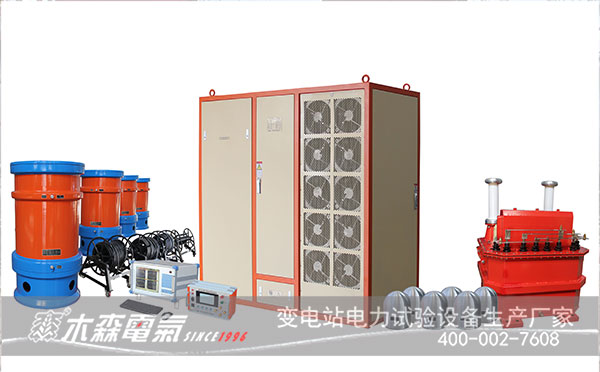

本次試驗設備由木森電氣公司自主研發生產的MSWJ-300kW變壓器感應帶局放測量裝置，感謝木森電氣電氣試驗技術中心提供數據，試驗經過3天2晚上連續試驗，試驗過程嚴格遵守國家電網Q/GDW1799.1-2013 國家電網公司電力安全工作規程要求。試驗數據均不超過100pC，試驗結果符合GB50150 和Q/CSG1205019-2018。
